Détails sur le produit:
Conditions de paiement et expédition:
|

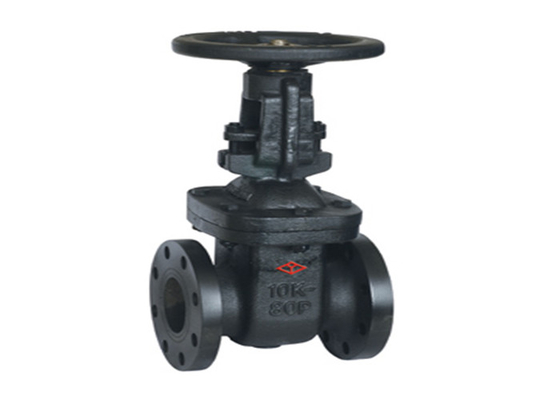

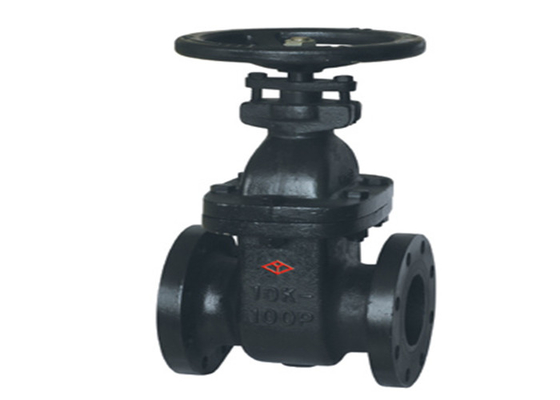

Nom de produit: | Soupape à vanne à flasque | Norme de conception: | KS B 2350 |
---|---|---|---|
La température des médias: | La température moyenne, la température normale | matériau du capot: | Fonte |
Matériel de disque: | moulez iron+brass | matériel de tige: | Acier inoxydable |
Face à face: | JIS B2031/KS B 2306 | Couleur: | La demande du client |
Médias: | L'eau | ||
Surligner: | Soupape à vanne à flasque de KS B 2350,Soupape à vanne à flasque noire,Soupape à vanne du noir DN300 |
S'ouvrir et la pièce fermante de la soupape à vanne est la porte. La direction de mouvement de la porte est perpendiculaire à la direction liquide. La soupape à vanne peut seulement être entièrement ouverte et entièrement fermée, non ajustée et étranglée. La RAM a deux surfaces d'étanchéité. Les deux surfaces d'étanchéité des valves triangulaires et triangulaires les plus utilisées généralement de forme de valve de RAM de mode d'angle.
Taille | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 180 | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 460 | 490 | 526 | 554 | 620 |
D | J 40 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 | 675 | 795 |
b | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 44 |
Фd de Zx | 4X ф19 | 4X ф19 | 4X ф19 | 8X ф19 | 8X ф19 | 8X ф23 | 8x ф23 | 12X ф23 | 12X ф25 | 16X ф25 | 16X ф25 | 16X ф27 | 20X ф27 | 20x ф27 | 24X ф33 |
H | 317 | 343 | 390 | 452 | 537 | 621 | 718 | 920 | 1113 | 1308 | 1195 | 1367 | 1498 | 1710 | 2129 |
D0 | 190 | 190 | 190 | 210 | 240 | 260 | 270 | 300 | 350 | 390 | 400 | 500 | 50 () | 500 | 500 |
1. Avant installation, vérifiez la cavité de valve, la surface d'étanchéité et d'autres pièces, et aucune saleté ou sable n'est permise d'adhérer ;
2. Des boulons à toutes les pièces se reliantes seront serrés également ;
3. Vérifiez que les pièces de emballage sont exigées pour être comprimées pour assurer l'étanchéité de l'emballage et l'ouverture flexible de la RAM ;
4. Avant d'installer la valve, l'utilisateur doit vérifier le modèle de valve, taille de connexion et prêter l'attention au sens d'écoulement moyen pour assurer la compatibilité avec les conditions de valve ;
5. En installant la valve, l'utilisateur doit réserver l'espace nécessaire pour l'entraînement de valve ;
6. Le câblage du dispositif d'entraînement doit être effectué selon le schéma de circuit ;
7. La soupape à vanne doit être maintenue régulièrement et ne sera pas heurtée et ne sera pas serrée à volonté, pour pour ne pas affecter le cachetage.
